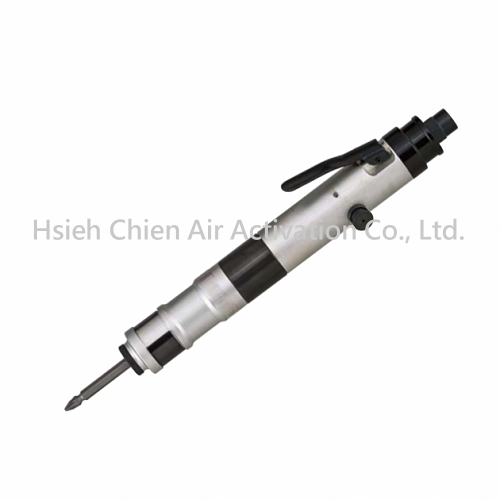

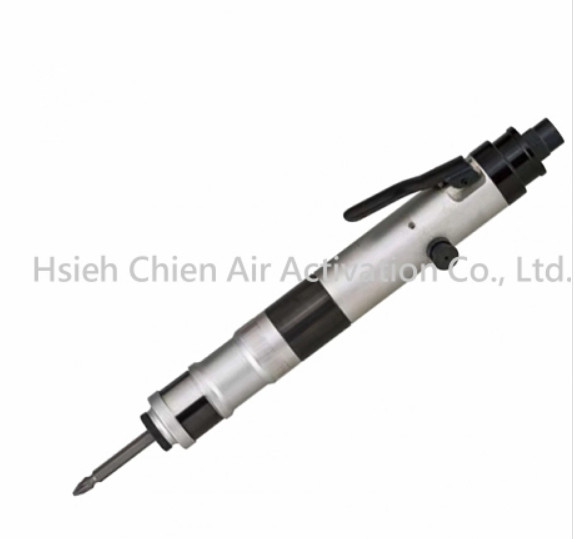

HC-30BL/40BL/50BL
●協建採用獨自開發的新型氣動馬達，鎖緊扭力精度更高、體型更小、更輕，操作容易。
有押桿啟動和直推啟動二種，加上後方排氣、消音裝置，更減低作業人員的疲勞。
馬達部採用新材質的葉片，無給油亦能轉動。
●工具前方有扭力調整設計，可利用起子調整扭力大小。
定扭直型壓板式氣動起子 數據
型號 Model | 自由轉速 Free Speed | 淨重 Weight | 工具總長 Overall | 進氣入口 Air Hose Size (Inside Dia) | 擰緊扭矩範圍 Torque Range | 空氣消耗量 Average | 噪音 Noise | ||
R.P.M | Kg | m.m | mm | in | Kgf-cm | N.m | m3/min | DB | |
HC30B11L | 1100 | 0.53 | 229 | 6.35 | 1/4 | 11~21 | 1.1~2.1 | 0.20 | 70 |
HC30B17L | 1700 | 0.53 | 229 | 6.35 | 1/4 | 7~15 | 0.7~1.5 | 0.20 | 70 |
HC30B23L | 2300 | 0.53 | 229 | 6.35 | 1/4 | 4~10 | 0.4~1.0 | 0.20 | 71 |
HC40B08L | 800 | 0.70 | 249 | 6.35 | 1/4 | 16~40 | 1.6~4.0 | 0.30 | 70 |
HC40B15L | 1500 | 0.70 | 249 | 6.35 | 1/4 | 10~22 | 1.0~2.2 | 0.30 | 70 |
HC40B21L | 2100 | 0.70 | 249 | 6.35 | 1/4 | 10~17 | 1.0~1.7 | 0.30 | 70 |
手持輕、不扭手
單手操作正反轉
按鈕式開關
後排氣
扭力到達後即停止
★基本配件：
1.扭控起子工具 x 1
2. 起子勾環x 1
3. 圓形十字起子 x 1
4. 分解圖 x 1
定扭直型壓板式氣動起子 安全要求:
機械安全指令:2006/42/EC定扭直型壓板式氣動起子——
HC-30BL / HC-40BL / HC-50BL 型號，專為高效率與高精度螺絲鎖付而設計。協建氣動自研新型氣動馬達結構，整體機身更小巧、重量更輕，並具備多項人性化設計，是生產線、裝配間與維修場等專業環境中的首選工具。
定扭直型壓板式氣動起子特色:
1 高精度扭力控制
HC-系列起子搭配新型氣動馬達，鎖緊扭力誤差極小，能準確地輸出所設定扭力值，有效避免螺絲過緊或過鬆現象。對於電子裝配、汽車零件與精密機械等應用尤為重要。
2. 體型輕巧易操作
比起傳統氣動起子，HC-30BL / 40BL / 50BL 系列體型更小，重量更輕，使操作員長時間使用不易疲勞。狹小空間、密集鎖付工作特別受益。
3. 雙啟動方式：押桿啟動與直推啟動皆可切換。
押桿啟動：適合需要穩定控制與階段式啟動的工作環境。
直推啟動：方便快速鎖付，適合連續操作與高產量環境。
4. 後方排氣與消音設計
將排氣孔設置在工具後方，並加裝消音裝置，能大幅降低操作時的噪音與氣流干擾。這對於封閉空間或需要噪音控制的車間尤為重要。
5. 無給油葉片馬達設計
馬達葉片採用特種耐磨新材質，即使在未給油狀態下仍能平穩運作，減少日常維護成本與時間，提升工作效率與工具耐用性。
6. 前方扭力調整設計
在起子的前端具備扭力調整機構，用戶可依不同螺絲材質及緊固需求調整扭力大小，使每一次鎖付都恰到好處，避免螺絲損傷或危及組件完整性。
| 型號比較：HC-30BL / 40BL / 50BL | |||
| 型號 | 最大扭力 | 適用螺絲尺寸 | 使用場景 |
| HC-30BL | 中扭力範圍，適用一般機械零件與家具組裝 | M3〜M6 頻繁螺絲鎖付 | 輕工業、生產線快速鎖付 |
| HC-40BL | 中高扭力，較厚金屬或硬質材料鎖付 | M5〜M8 | 金屬加工、汽車內裝、重型裝配 |
| HC-50BL | 高扭力級別，對抗較強緊固力要求 | M8 以上、大型設備 | 重工業、建築業、大型機械裝配 |
| （數值會依提供的規格為準，本表為一般適用範圍示意） | |||
電子與精密機械製造業：對螺絲鎖付精度要求高，需要控制扭力避免損壞零件。
汽車組裝與維修業：車內裝、引擎罩、底盤等位置需要不同扭力階段的鎖付，HC-系列可靈活調整。
家具與裝潢業：木螺絲、板材結構等對扭力與噪音敏感，需要操作靈活且低噪音的工具。
重工業與製造業：大型結構件、高強度螺栓鎖付，需要高扭力輸出與耐用設計。
品質保障：所有產品均由協建自家研發與生產，從馬達、扭力控制到外殼設計皆經過嚴格測試。
效能提升：高精度控制+雙啟動方式+輕巧設計＝更快鎖付速度與更低 操作疲勞。
維護成本低：無給油葉片馬達與耐磨材質設計，減少潤滑與保養頻次。
*操作環境友好：消音+後排氣設計，減少噪音與氣流干擾，提升工作環境舒適度。
協建氣動有限公司 ，歡迎來電洽詢！
