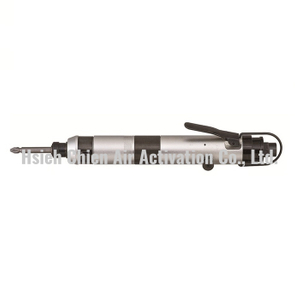

STWA系列 直型 下壓式 HC-30B/40B/50BSTWA

扭力加大款
狀態:
數量:
  • HC-30B/40B/50BSTWA

氣動扭控式起子

  • 手持輕、不扭手

  • 單手操作正反轉

  • 按鈕式開關

  • 後排氣

  • 扭力到達後即停止



產品數據

型號

Model

自由轉速

Free Speed

淨重

Weight

工具總長

Overall

進氣入口

Air Hose Size

(Inside Dia)

擰緊扭矩範圍

Torque Range

空氣消耗量

Average

噪音

Noise


R.P.M

Kg

m.m

mm

in

Kgf-cm

N.m

m3/min

DB

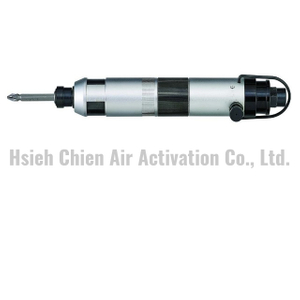

HC30B11STWA

1100

0.55

214

6.35

1/4

10~25

1.0~2.5

0.20

70

HC30B17STWA

1700

0.55

214

6.35

1/4

10~20

1.0~2.0

0.20

70

HC30B23STWA

2300

0.55

214

6.35

1/4

10~15

1.0~1.5

0.20

71

HC40B08STWA

800

0.67

233

6.35

1/4

08~40

0.8~4.0

0.30

70

HC40B15STWA

1500

0.67

233

6.35

1/4

10~30

1.0~3.0

0.30

70

HC40B21STWA

2100

0.67

233

6.35

1/4

10~25

1.0~2.5

0.30

74

HC50B04STWA

380

1.00

257

6.35

1/4

40~130

4.0~1 3

0.50

74

HC50B05STWA

480

1.00

257

6.35

1/4

20~100

2.0~1 0

0.50

74

HC50B08STWA

800

1.00

257

6.35

1/4

15~60

1.5~6.0

0.50

75

HC50B17STWA

1700

1.00

257

6.35

1/4

15~35

1.5~3.5

0.50

75


安全要求:
機械安指令:2006/42/EC
風險評估與風險降低:ISO 12100
安全要求:ISO 11148-6
振動等級:ISO 15744
噪音等級:I
SO 28927




氣動工具使用保養說明

氣動工具使用說明為以清潔的配管輸送乾燥低溫的壓縮空氣,需要在硬管和膠管之間安裝三點組合
1.氣動工具給油:為氣動工具規律轉動及永久確保機械壽命,一定要加氣動保養油。
(1)馬達部份:每天在使用前,使用後請從油口注入2~3cc的氣動潤滑油/氣動保養油。
(2)離合器部份:1個月要把離合器的舊黃油洗淨,然後塗上適量的新黃油,但若注入過量的黃油,卻會降低機能請注意!
有加油孔的
,應每月卸下螺絲,加入少許。
2.空氣壓縮機的管理:
氣動工具一定要用低溫清潔乾燥的壓縮空氣且要有固定的空氣壓力和充分的空氣量。
(1)空氣壓縮機
可使用2HP的標準型壓縮機
(2)空氣壓力
請使用標準空氣壓力,5~7kg/cm2若使用較高的空壓,會增強能力,但會使氣動工具壽命變短很多,故請避免。
(3)雜質、水分的排除
壓縮機的雜質和水分即使消除,但硬管和膠管内,仍會留下少許,故在氣動工具膠管裝卸時及接合器卸時也請盡量排除雜質及水分。
3.氣動工具運轉:
(1)注油後請自由運轉幾秒鐘。
(2)發動運轉:
左右轉桿向R,扣扳 ,則是鎖螺絲時把桿L邊扳再扣扳機,請勿在回轉中切換。
(3)調整能力:
旋緊螺絲後,1/2回轉(1)回轉停止,適當的装螺絲便結束,調整調節器上刻度,便可得必要能力。
(4)通常的螺絲,2~3秒可装好,5秒以上操作,仍無法鬆脫的螺絲及在扭力上無法裝好的螺絲,則應使用更大能力的氣動工具。
(5)當機械從上落下,請勿胡亂敲擊鎚打等,請由專業人員排除
(6)有銹的套筒及有裂痕的套筒,請避免使用。
